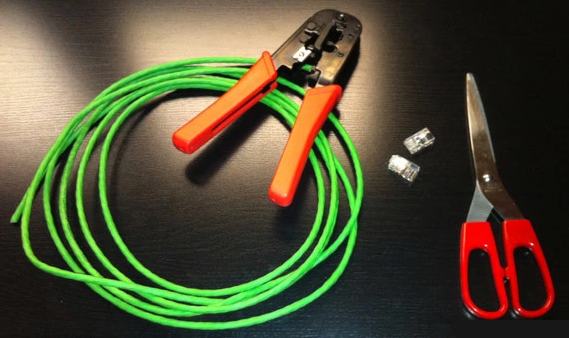

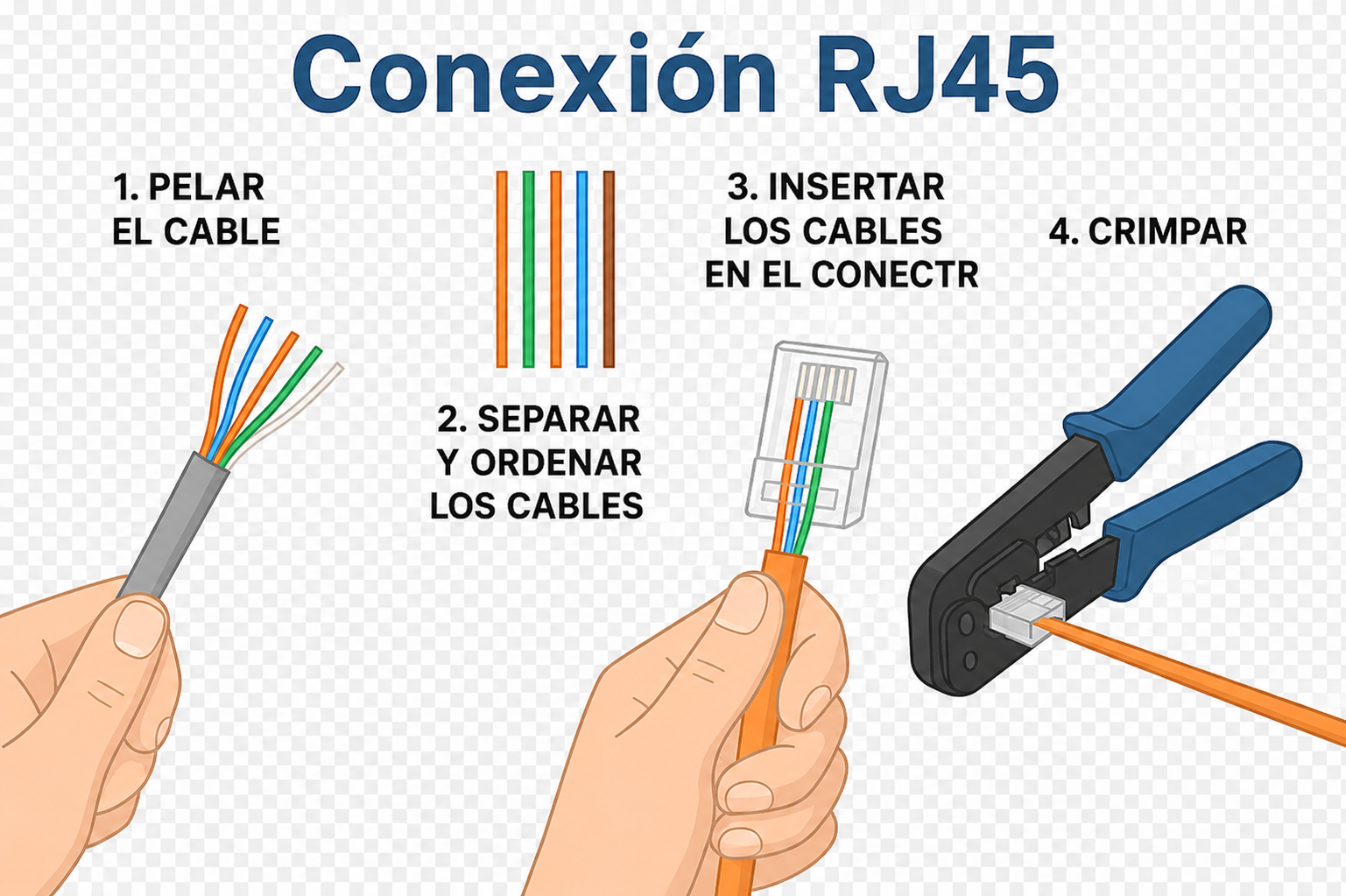

- Crimpadora RJ45
- Conectores RJ45
- Cable de Red
- Tijeras
La crimpadora, conectores y cable de red estan localizados en el cajon numero 10 de la estanteria blanca del armario de herramientas
Las Tijeras estan localizadas en la puerta izquierda del aemario de herramientas
Diapo_3: Corte de cubierta exterior

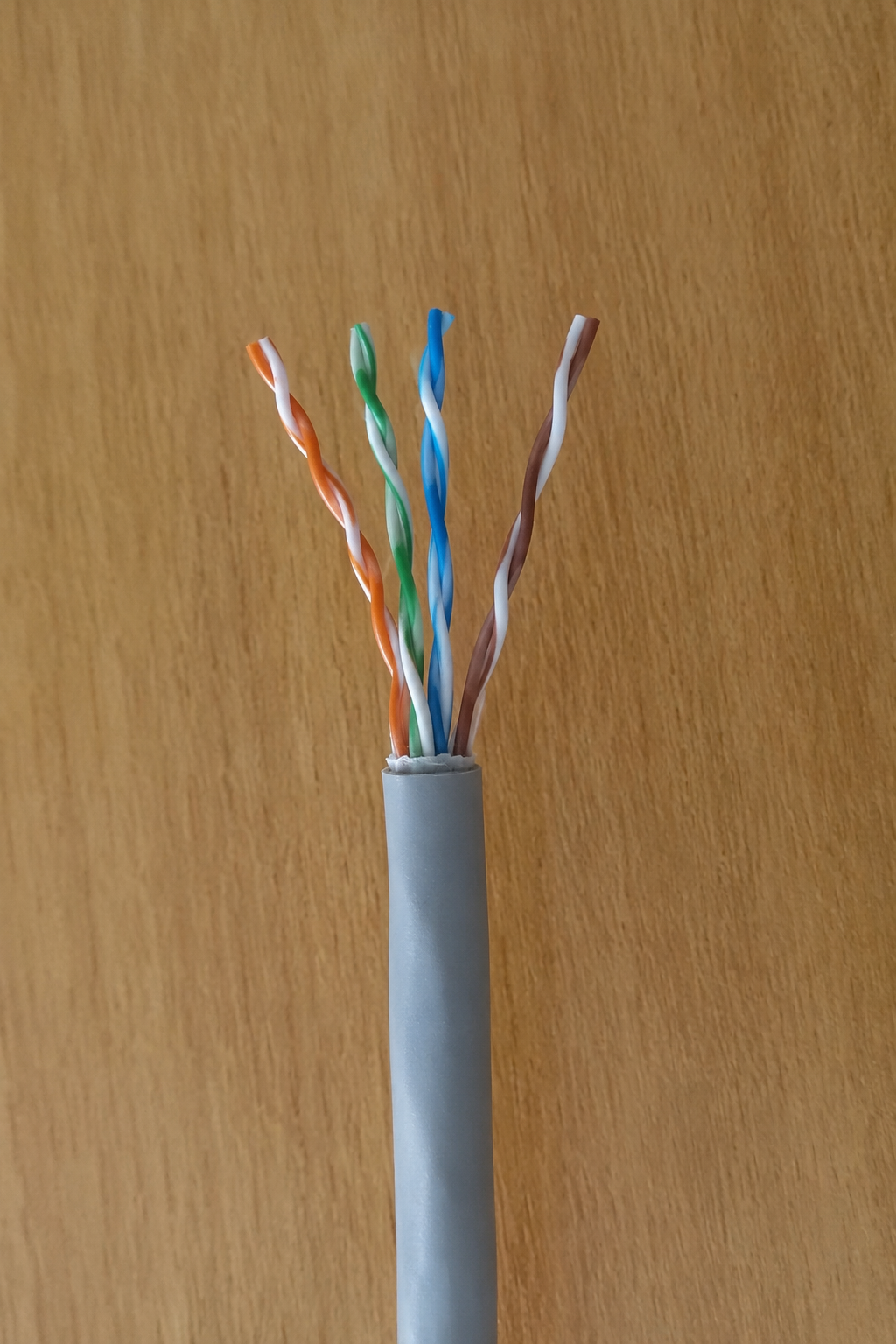

Paso 1. Pelar el cable
Pela unos 2-3 cm de la cubierta exterior.
El corte se puede hacer con unas tijeras o con las cuchillas de la crimpadora
Diapo_4: Desenredo y ordenamiento
Paso 2. Desenrolla y ordena los hilos

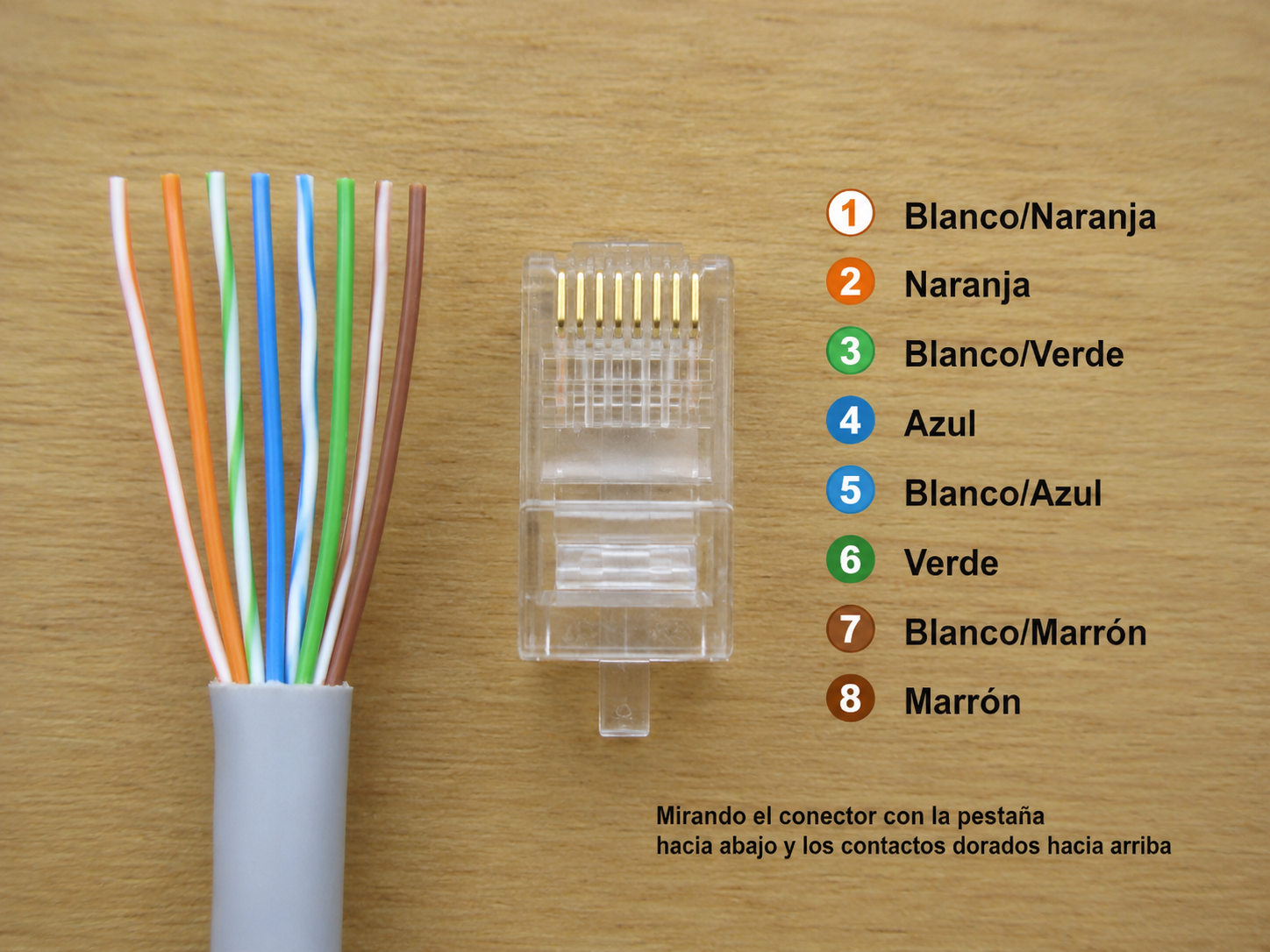

Desenreda los pares y colócalos en el orden T568B:
Blanco/Naranja
Naranja
Blanco/Verde
Azul
Blanco/Azul
Verde
Blanco/Marrón
Marrón

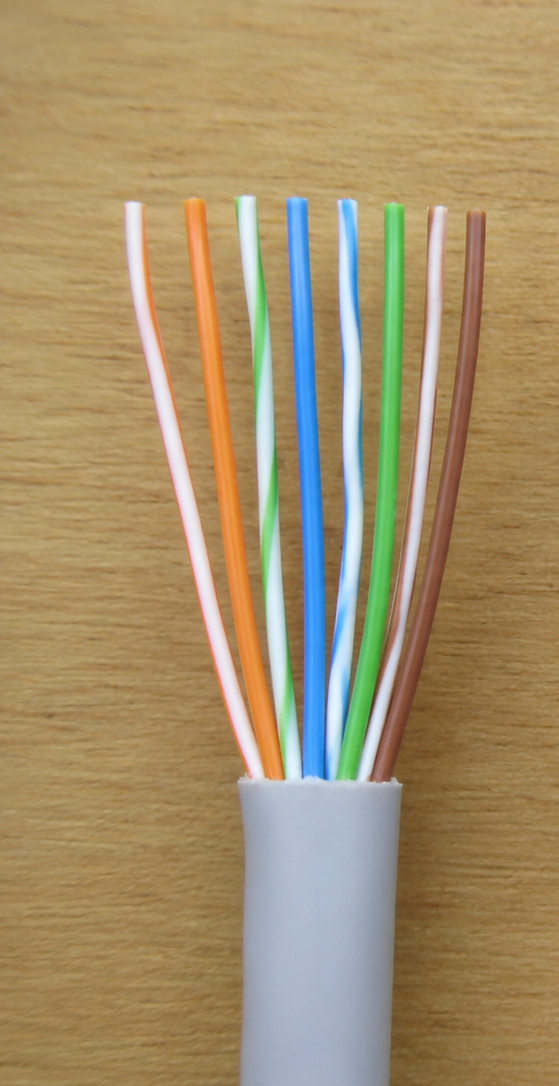

Alinea y estira los hilos para que queden rectos.
Diapo_5: insertar conector RJ45
Paso 3. Insertar el conector RJ45
Una vez desenrrollado y ordenado, alinea y estira los hilos para que queden rectos.
Corta las puntas para que todos tengan la misma longitud (unos 12 mm).
Con el conector con la pestaña hacia abajo y los contactos dorados hacia arriba ..... introduce los cables en el conector RJ45 hasta el fondo.
Comprueba que cada hilo ha llegado al final del conector y que la funda exterior entra un poco dentro.

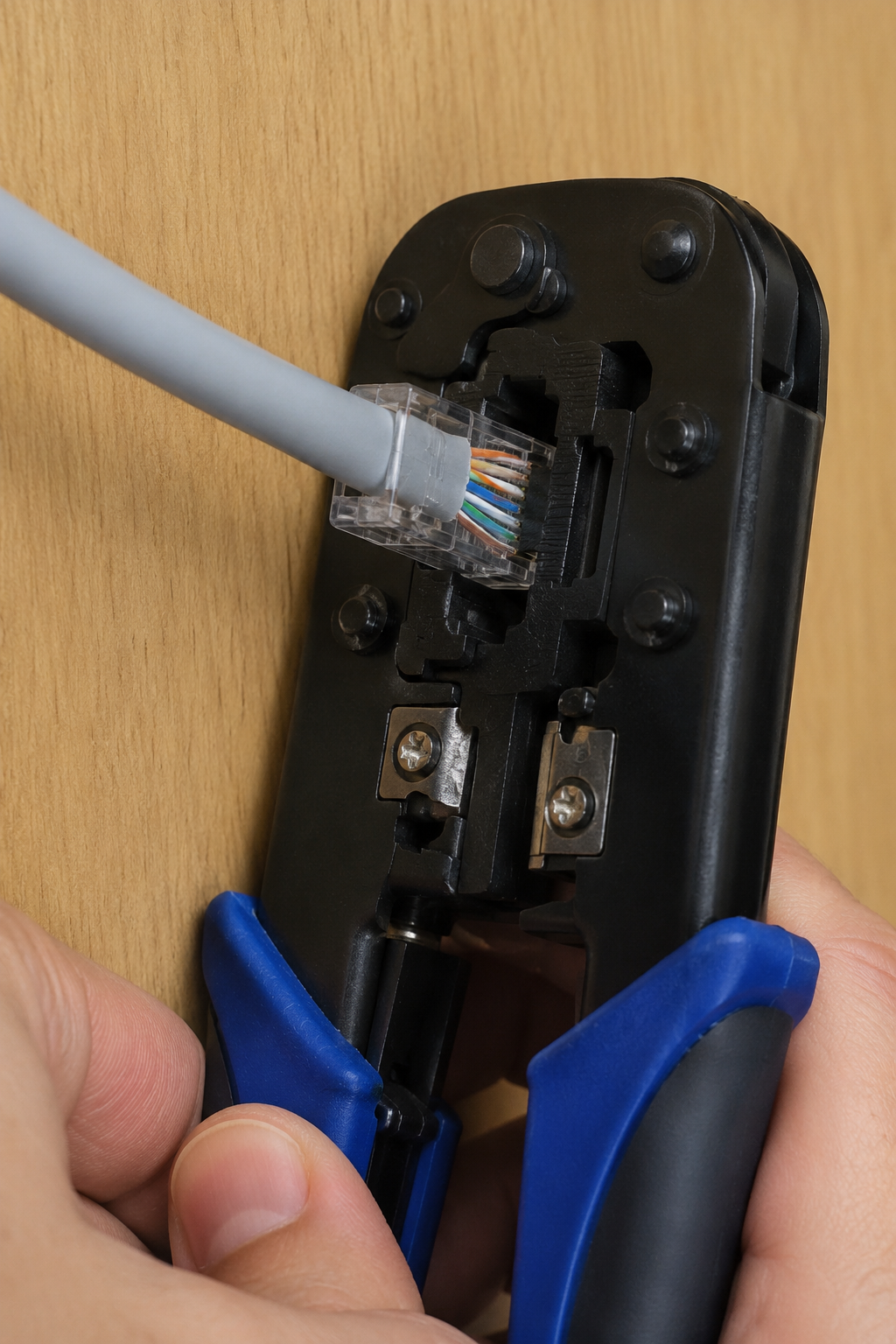

Diapo_7: Crimpado final
Pasos
Introduce el conector en la crimpadora y aprieta con fuerza.
